■步進電機驅動器MA3208特性
l 先進的數字電流控制提供卓越的高速力矩
l 自動設置電機參數和電機電流控制配置與抗共振阻尼設置
l 使用通用的交流輸入80 - 265 VAC
l 速度范圍 - 高達 30 rps
l 細分設置 - 撥碼開關可選,16種細分設置:200,400,800,1600,3200,6400,12800,25600,1000,2000,4000,5000,8000,10000,20000,25000 step/rev
l 運行電流 - 峰值設置,撥碼開關可選,16種電流設置:0.4,0.6,0.9,1.2,1.5,2.0,2.5,3.0,3.5,4.0,4.5,5.2,5.9,6.6,7.3,8.0A
l 空閑電流 - 自動減少電流1秒后電機停止, 撥碼開關選擇,4種運行電流設置:25%,50%,70%,90%
l 抗共振 - 增加系統阻尼比以減少中速段共振,使得馬達可在全速度范圍內穩定工作。 撥碼開關可選,4種設置為低到高的負載慣量
l 控制模式 - 步進脈沖方向輸入或CW/CCW 輸入,撥碼開關可選
l 輸入信號濾波 - 濾波過濾掉不必要的噪音,會導致額外的步驟,撥碼開關可選,2MHz 或150KHz
l 細分插補 - 撥碼開關選定,可降低電機運轉的振動,提高運行的平滑性
l 自檢 - 執行2 圈,1RPS,CW/CCW 移動測試,撥碼開關可選,ON 或 OFF
l 電機庫 - 16位旋鈕開關用來選擇電機所需的數據庫
■步進電機驅動器MA3208性能指標

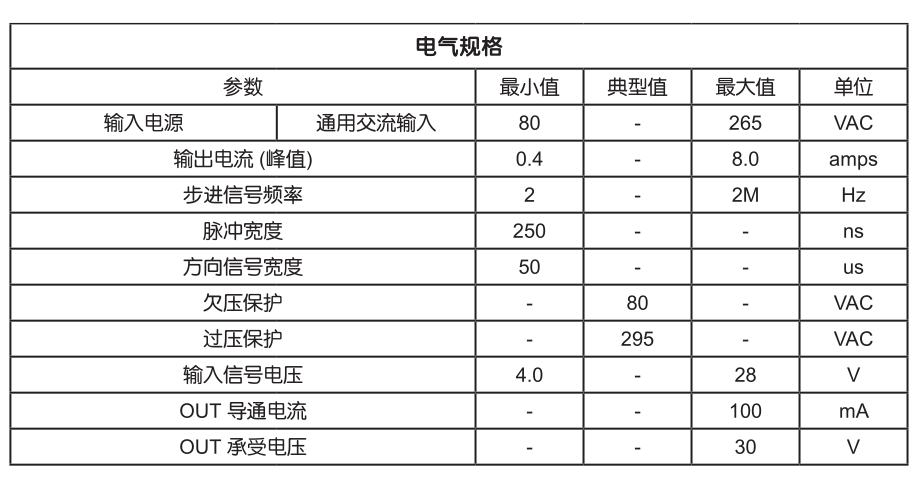

1. 電氣指標

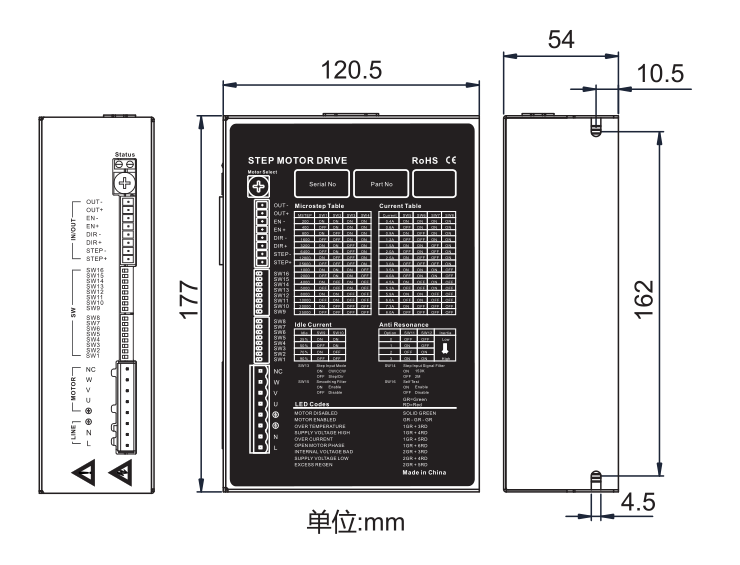

2. 機械尺寸
MA3208具體使用見右側下載使用手冊參考
