■42PG系列行星減速步進電機特性
42PG系列行星減速箱步進電機特點：
1、 低噪聲，噪聲≦60dB;
2、 長壽命，壽命到達8000H;
3、 高精度，一級減速(減速箱長度42mm)回轉精度≦15arcmin,二級減速(減速箱長度52mm)回轉精度≦25arcmin;
4、 超大扭矩輸出，高效率，一級減速(減速箱長度42mm)效率95%，二級減速(減速箱長度52mm)效率90%，多種減速比選擇。
■42PG系列齒輪減速步進電機選型參數(shù)表
|
型號 |
保持轉矩 |
額定電流 |
基本 步進角 |
減速比 |
最大力矩 |
速度 范圍 |
引線數(shù) |
電機 長度 |
減速箱長度 |
|
|
單出軸 |
雙處軸 |
Deg. |
A |
Deg. |
N.m |
r/min |
pin |
mm |
mm |
|
|
42PG1120-005 |
42PG1121-005 |
0.8 |
1.2 |
0.36 |
1:5 |
0.8 |
0-240 |
4 |
40 |
42 |
|
42PG1150-010 |
42PG1151-010 |
1.5 |
1.5 |
0.18 |
1:10 |
1.5 |
0-120 |
4 |
34 |
42 |
|
42PG1200-010 |
42PG1201-010 |
3 |
2 |
0.18 |
1:10 |
3 |
0-120 |
4 |
50 |
42 |
|
42PG2150-020 |
42PG2151-020 |
3 |
1.5 |
0.09 |
1:20 |
3 |
0-60 |
4 |
34 |
52 |
|
42PG2150-040 |
42PG2151-040 |
6 |
1.5 |
0.045 |
1:40 |
6 |
0-30 |
4 |
34 |
52 |
|
42PG2200-040 |
42PG2201-040 |
10 |
2 |
0.045 |
1:40 |
10 |
0-30 |
4 |
50 |
52 |
|
42PG2160-100 |
42PG2161-100 |
15 |
1.6 |
0.018 |
1:100 |
15 |
0-12 |
4 |
40 |
52 |
■42PG系列行星減速步進電機驅(qū)動器推薦
|
型號 |
驅(qū)動器推薦 |
|
42PG1120-005 42PG1121-005 42PG1150-010 42PG1151-010 42PG1200-010 42PG1201-010 42PG2150-020 42PG2151-020 42PG2150-040 42PG2151-040 42PG2200-040 42PG2201-040 42PG2160-100 42PG2161-100 |
MD2522 |

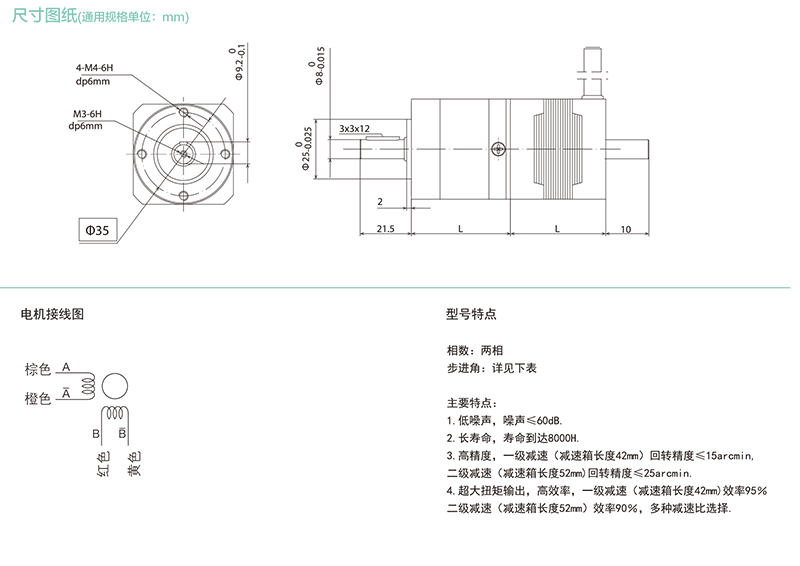

■42PG系列行星減速步進電機尺寸圖及接線圖
