■86PG系列行星減速步進電機特性
86PG系列行星減速箱步進電機特點：
1. 一級減速，回轉精度≦12弧分
2. 二級減速，回轉精度≦20弧分
3. 低噪聲，噪聲≦60dB
4. 長壽命，壽命到達8000H
■ 86PG系列行星減速步進電機選型參數表
|
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數 |
減速機 長度L |
電機 長度L1 |
減速比 |
|
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
86PG1100-004 |
0.36 |
4.5 |
15.2 |
0-200 |
8 |
89 |
78.5 |
1:5 |
|
86PG1100-005 |
0.18 |
4.5 |
30.4 |
0-100 |
8 |
89 |
78.5 |
1:10 |
|
86PG2100-016 |
0.09 |
4.5 |
57.6 |
0-50 |
8 |
112 |
78.5 |
1:20 |
|
86PG2100-020 |
0.045 |
4.5 |
115.2 |
0-25 |
8 |
112 |
78.5 |
1:40 |
■ 86PG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
86PG1100-004 86PG1100-005 86PG2100-016 86PG2100-020 |
MD-2807 |

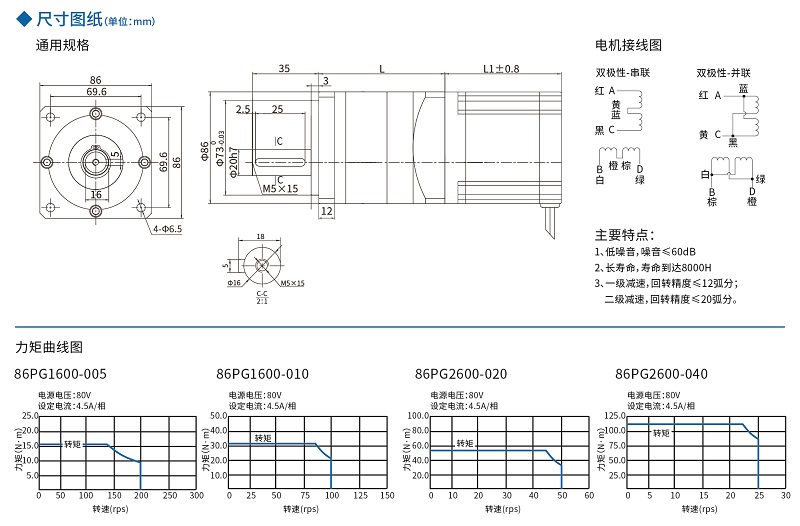

■ 86PG系列行星減速步進電機尺寸圖及接線圖
