■20SG系列行星減速步進電機特性
20SG系列行星減速箱步進電機特點：
1. 一級減速，回轉精度≦12弧分
2. 二級減速，回轉精度≦20弧分
3. 低噪聲，噪聲≦60dB
4. 長壽命，壽命到達8000H
■ 20SG系列行星減速步進電機選型參數表
|
型號 |
基本 步進角 |
額定 電流 |
保持 力矩 |
速度 范圍 |
引線數 |
減速機 長度L |
電機 長度L1 |
減速比 |
|
單出軸 |
Deg. |
A |
N.m |
r/min |
pin |
mm |
mm |
|
|
20SG1050-043 |
0.41 |
0.5 |
0.09 |
0-240 |
4 |
24 |
37.7 |
1:4.38 |
|
20SG1050-054 |
0.33 |
0.5 |
0.11 |
0-200 |
4 |
24 |
37.7 |
1:5.4 |
|
20SG2050-192 |
0.09 |
0.5 |
0.41 |
0-60 |
4 |
28 |
37.7 |
1:19.2 |
|
20SG2050-291 |
0.06 |
0.5 |
0.62 |
0-36 |
4 |
28 |
37.7 |
1:29.1 |
■ 20SG系列行星減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
20SG1050-043 20SG1050-054 20SG2050-192 20SG2050-291 |
MD-2322 |

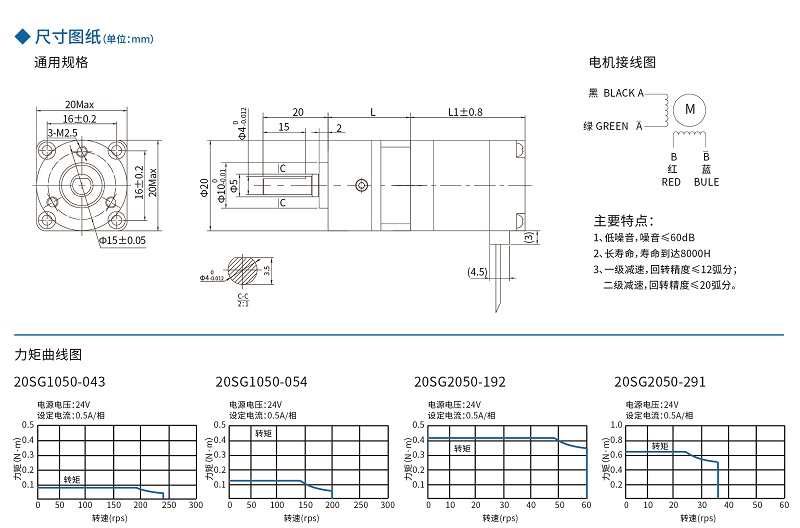

■ 20SG系列行星減速步進電機尺寸圖及接線圖
