■86mm系列齒輪減速步進電機特性
交期短，此款電機2019年基本可以保證1-2周的交期，部分型號是現貨
一體式電機，電機材料高檔，價格適中
高精度，電機回轉間隙值8弧分即0.15度
噪音低，運行平穩，可應用在慣量大的應用場景
機身短，利于安裝
■ 86mm系列齒輪減速步進電機選型參數表
|
型號 |
保持轉矩 |
轉子 慣量 |
額定電流 |
額定電壓 |
卷線電阻 |
基本 步進角 |
減速比 |
容許轉矩 |
容許速度 |
重量 |
|
|
單軸 |
雙軸 |
Deg. |
g.cm2 |
A |
V |
Ω/相 |
Deg. |
N.m |
r/min |
Kg |
|
|
SS3401A30AB3.6 |
SS3401A30BB3.6 |
2.5 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.5° |
1:3.6 |
2.5 |
0-500 |
3 |
|
SS3401A30AB7.2 |
SS3401A30BB7.2 |
5 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.25° |
1:7.2 |
5 |
0-250 |
3 |
|
SS3401A30AB9.0 |
SS3401A30BB9.0 |
6.3 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.2° |
1:9 |
6.3 |
0-200 |
3 |
|
SS3401A30AB10 |
SS3401A30BB10 |
7 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.18° |
1：10 |
7 |
0-180 |
3 |
|
SS3401A30AB18 |
SS3401A30BB18 |
9 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.1° |
1：18 |
9 |
0-100 |
3 |
|
SS3401A30AB36 |
SS3401A30BB36 |
12 |
4200×10-7 |
3 |
1.5 |
0.49 |
0.05° |
1：36 |
12 |
0-50 |
3 |
■ 86mm系列齒輪減速步進電機驅動器推薦
|
型號 |
驅動器推薦 |
|
SS3401A30AB3.6 SS3401A30BB3.6 SS3401A30AB7.2 SS3401A30BB7.2 SS3401A30AB9.0 SS3401A30BB9.0 SS3401A30AB10 SS3401A30BB10 SS3401A30AB18 SS3401A30BB18 SS3401A30AB36 SS3401A30BB36 |
MD2545 |

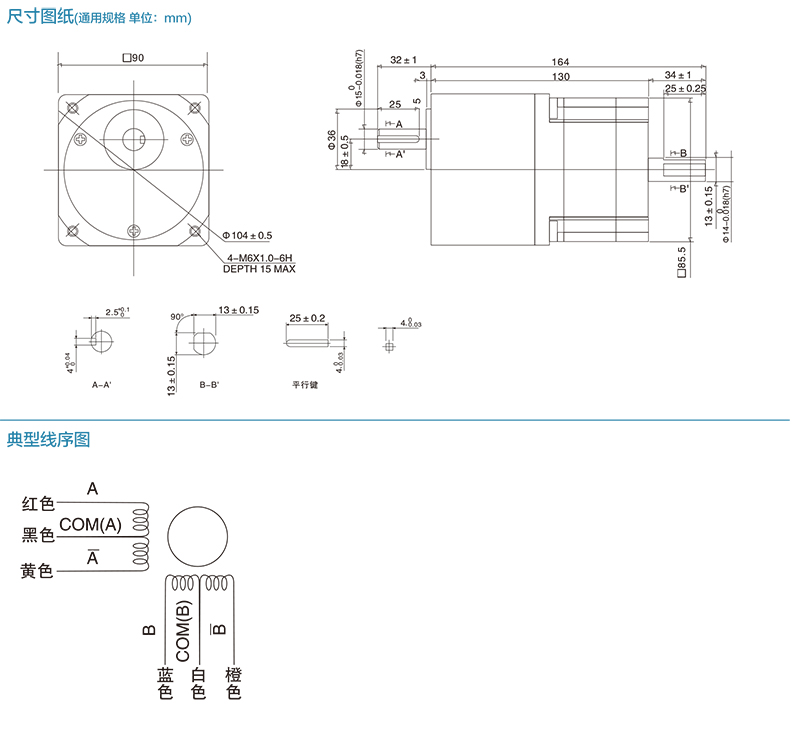

■ 86mm系列齒輪減速步進電機尺寸圖及接線圖
