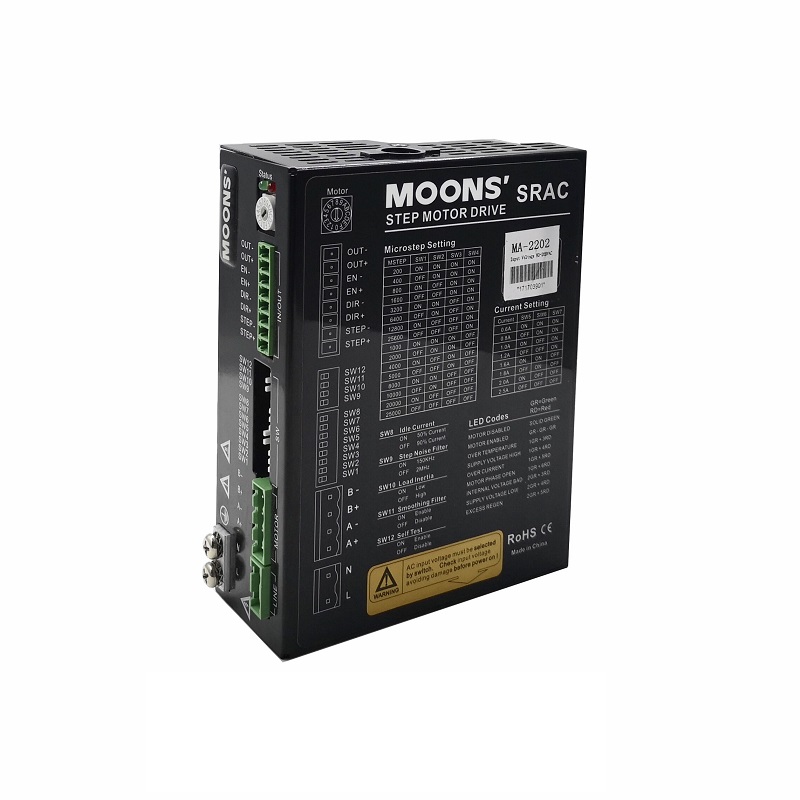

■步進電機驅動器MA2202特性
l 先進的數字電流控制提供卓越的高速力矩
l 自動設置電機參數和電機電流控制配置與抗共振阻尼設置
l 使用通用的交流輸入80 - 265 VAC，根據輸入電壓值選擇電壓開關的合適檔位
l 速度范圍 - 高達 50 rps
l 細分設置 - 撥碼開關可選，16種細分設置：200，400，800，1600，3200，6400，12800，25600，1000，2000，4000，5000，8000，10000，20000，25000 step/rev
l 運行電流 - 峰值設置，撥碼開關可選，8種電流設置：0.6A, 0.8A, 1.0A, 1.2A, 1.6A,1.8A, 2.0A, 2.5A.
l 空閑電流 - 電機在停止1s后自動減少供給電機的電流 ， 撥碼開關選擇，2種空閑電流設置：50%， 90%
l 抗共振 - 驅動器根據所選擇的電機與負載的慣量比參數進行電流控制以提高系統的穩定性，提高電機整個速度范圍內的運行平穩性。撥碼開關選擇。
l 控制模式 - 步進脈沖方向輸入或CW/CCW 輸入，通過內部跳線開關設置
l 輸入信號濾波 - 濾除脈沖信號噪音，可有效防止誤動作發生，撥碼開關可選，2MHz或150KHz
l 細分插補 - 撥碼開關選定，可降低電機運行振動，提高運行平滑性
l 自檢 - 執行1 圈，0.5rps，CW/CCW 轉動測試，撥碼開關可選，ON 或 OFF
l 電機庫 - 16位旋鈕開關用來選擇電機所需的數據庫
■步進電機驅動器MA2202性能指標

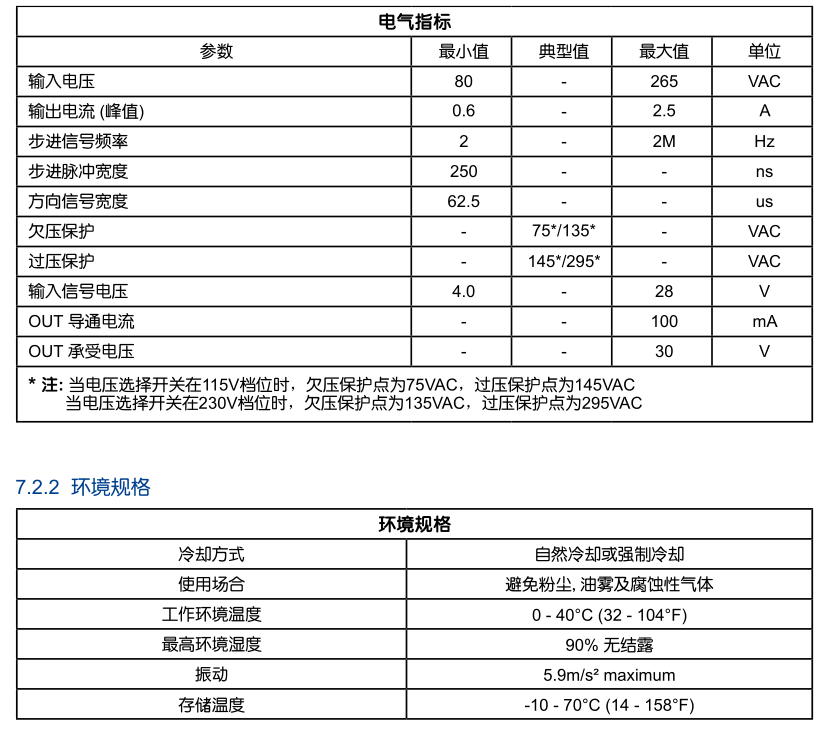

1. 電氣指標

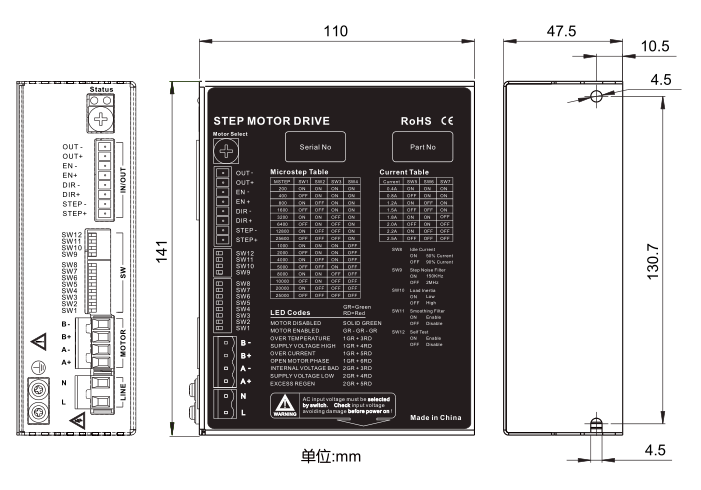

2. 機械尺寸
MA2202具體使用見右側下載使用手冊參考
