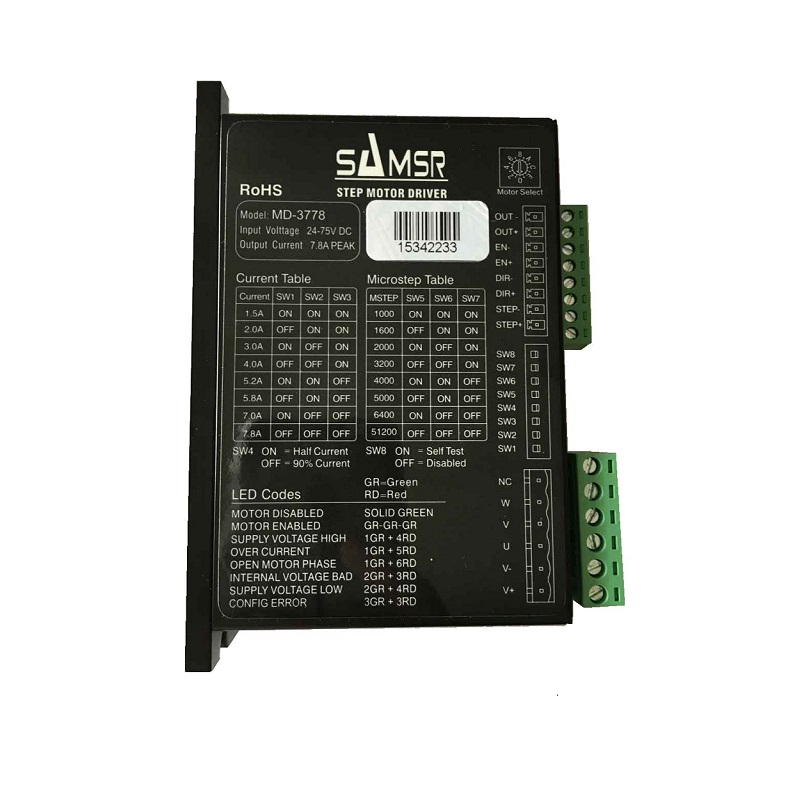

■步進電機驅動器MD3778特性
l 供電電源：MD-3778: 24 to 75 VDC;
l 輸出電流：撥碼開關選定，8種選擇，MD-3778：最大7.8安培（峰值）
l 電流控制：PWM斬波控制,高速大力矩輸出,低振動,低噪音,低發熱
l 細分設置：撥碼開關設定，8種選擇：1000,1600,2000,3200,4000,5000,6400,51200step/rev
l 速度范圍：選配合適的步進電機,最高可達3000rpm
l 抑制中頻共振：自動計算共振點，抑制中頻振動
l 開機系統自測：驅動器上電初始化自動檢測電機參數并由此優化電機電流算法和抗共振電子阻尼系數
l 控制方式：脈沖&方向模式
l 數字輸入濾波器：2MHz數字信號濾波器
l 運行參數選擇：16位旋轉撥碼器選擇電機參數及負載慣量比,使系統運行在最佳狀態
l 空閑電流：撥碼開關選擇，在電機停止運行1.0秒后空閑電流會自動減為運行電流的50%或90%
l 驅動器自檢：撥碼開關選擇，電機以1rev/s速度做兩圈正反轉往復運動
■步進電機驅動器MD3778性能指標

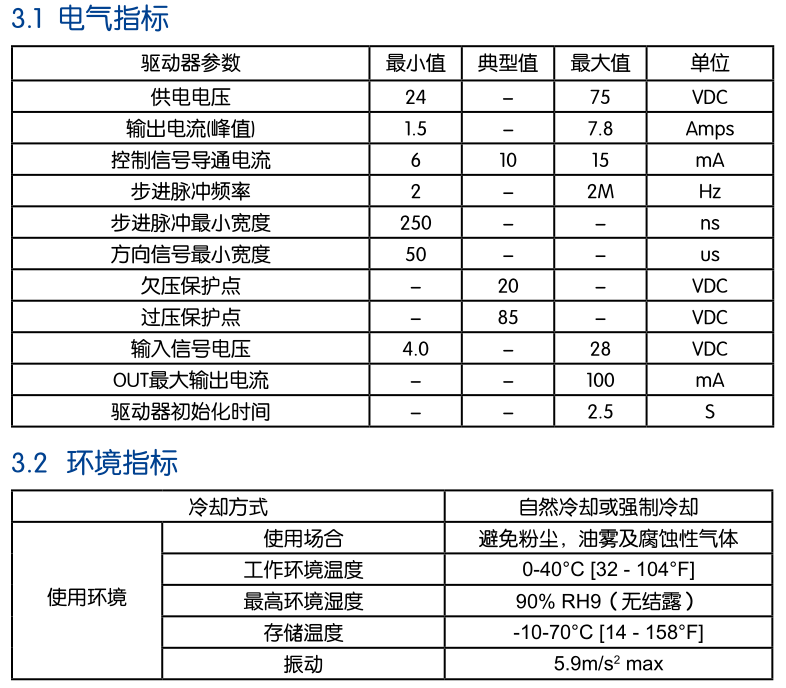

1. 電氣指標

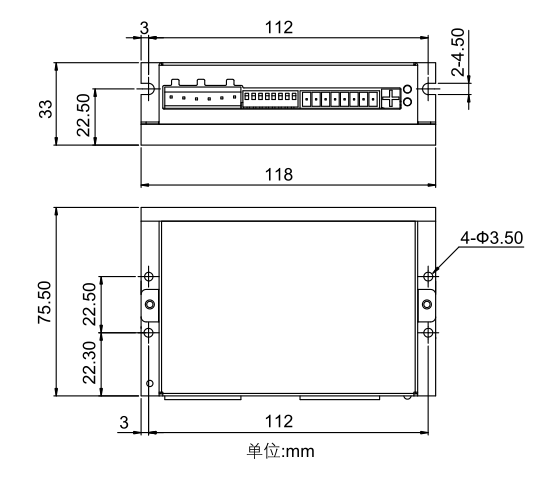

2. 機械尺寸
MD3778具體使用見右側下載使用手冊參考
